OpenWrt防火墙概念梳理
OpenWrt 的防火墙应用里有很多令人晕头转向的专有名词。特此创建本文，以记录一下我经过学习后，对它们的理解。
由于 OpenWrt 是基于 Linux 的，它的防火墙功能其实是依靠 Linux 内核的 Netfilter 来实现的。只不过在 Netfilter 之上，还有 iptables 和 OpenWrt 的 fw3 作为管理界面（新版本 OpenWrt 中换成了 nftables 和 fw4）。因此，很多专有名词来自 Netfilter 或 iptables/nftables。
规则（Rules）
在 iptables/nftables 中，规则由两部分组成：匹配条件（match condition）、动作（target/verdict）。
匹配条件可以从多个维度筛选数据包，例如：
- 源 IP 地址/目的 IP 地址
- 源端口/目的端口
- 协议（TCP/UDP/ICMP 等）
- ……
而动作则决定匹配到的数据包的命运，常见的动作包括：
accept：接受（放行）drop：丢弃（静默丢弃，不通知发送方）reject：拒绝（向发送方返回错误）log：记录日志- ……
链（Chains）
在 iptables/nftables 中，链是规则的集合。每条链可以包含多条规则。每条链还会有自己的默认策略（default policy），类似于规则的动作。
一条链在处理一个数据包时，会按规则的先后顺序依次匹配，直到某条规则匹配并返回终止性动作（如 accept、drop、reject）为止。如果遍历完所有规则都没有匹配，则执行链的默认策略。
表（Tables）
在 iptables/nftables 中，表是链的集合，类似命名空间，用于把不同用途的链组织在一起。iptables 内置了 raw、mangle、nat、filter 等表；nftables 则没有预定义表名，允许用户自行按需创建。
钩子（Hooks）
在 Netfilter 中，钩子类似于一个数据包生命周期中的不同事件。iptables/nftables 将链挂载到这些钩子上，从而介入数据包的处理。
Netfilter 提供了以下钩子：
PREROUTINGINPUTFORWARDOUTPUTPOSTROUTING

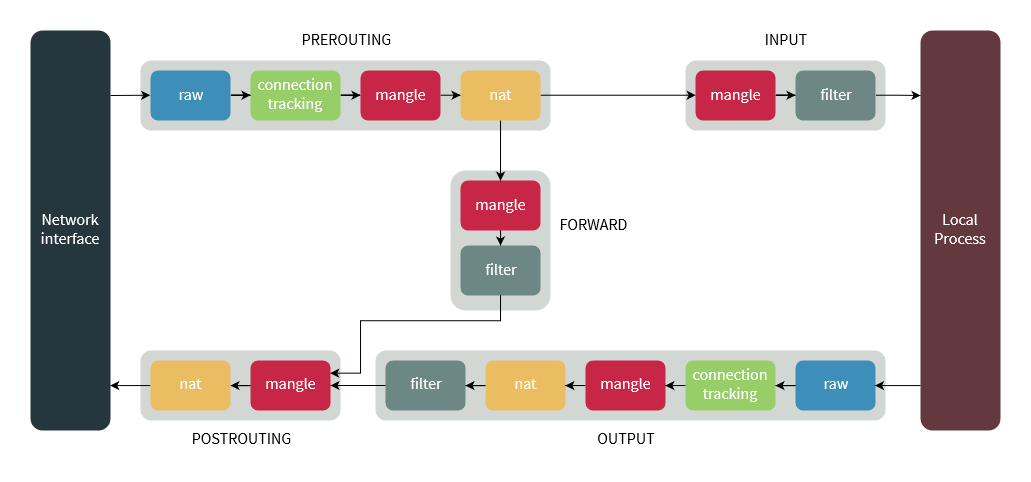

如图，当一个数据包到达一个网络接口时，它先会被 PREROUTING 钩子处理。接着，内核结合数据包的目的 IP 地址、各个网络接口的 IP 地址和子网掩码等信息，决定是交由本地进程处理还是转发到其他网络接口。如果是交由本地进程处理，它会被 INPUT 钩子处理，最后到达本地进程；如果是转发到其他网络接口，它会先后被 FORWARD、POSTROUTING 钩子处理，最后到达其他网络接口。
同理，当一个数据包被本地进程发出时，它会先后被 OUTPUT、POSTROUTING 钩子处理，最后到达网络接口。
同一个钩子上可以挂载多条链，这些链按优先级依次处理数据包。如果某条链返回 drop 或 reject，数据包会被直接丢弃，不再由后续链处理；如果返回 accept，则继续交给下一条链处理。
图中每个钩子内都有一个 mangle 方块，它们并不是同一条链，而是来自 mangle 表的 5 条不同的链，分别名为 PREROUTING、INPUT、FORWARD、OUTPUT、POSTROUTING（和它们所在的钩子同名）。其他方块同理。
在 iptables 中，每条链所属的表决定了它在钩子中的优先级。iptables 中表的优先级顺序为 raw -> mangle -> nat -> filter。如图，在 INPUT 钩子中，数据包会先经过 mangle 表的 INPUT 链，再经过 filter 表的 INPUT 链，以此类推。
并非每个表在每个钩子中都存在链。如图，filter 表只在 INPUT、FORWARD、OUTPUT 钩子中有链，raw 表只在 PREROUTING、OUTPUT 钩子中有链……
在 nftables 中，表只是命名空间，每条链需要显式指定优先级，数值越小优先级越高。在新版本的 nftables 中，也可以使用预定义的名称（如 raw、mangle、nat、filter 等）代替数字，这些名称对应了 iptables 中表的优先级。比如：
1 | |
区域（Zones）
区域是 OpenWrt fw3/fw4 引入的抽象。它把一个或多个网络接口归为一组（如 lan、wan）。

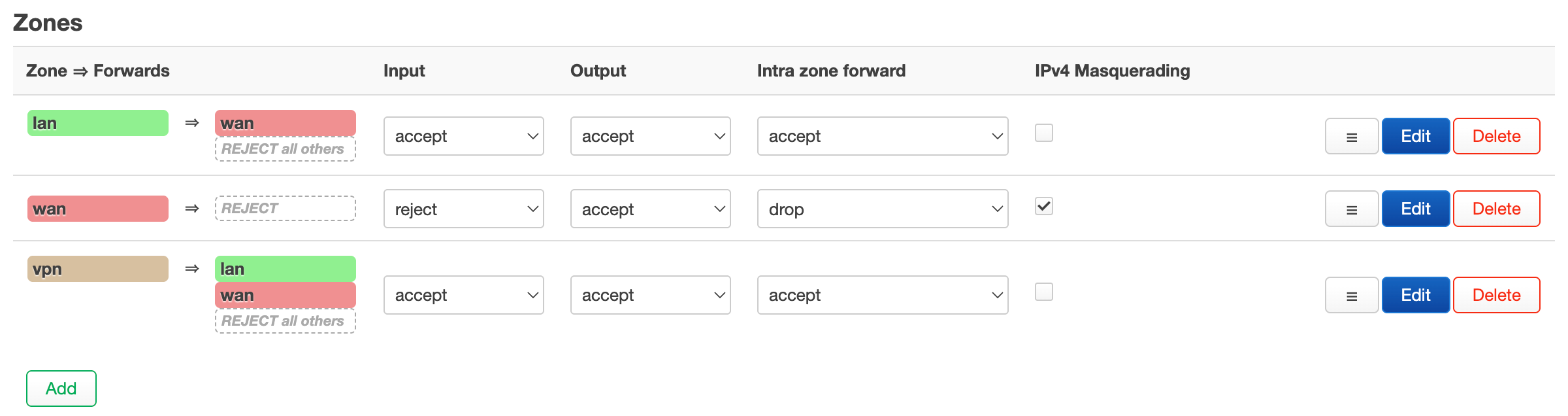

如图是 OpenWrt 防火墙应用中的区域配置页面，每一行代表一个区域，各列含义如下：
- Zone ⇒ Forwards：允许转发到的目标区域（其余默认拒绝）。
- Input：从该区域发往路由器本地进程的流量的默认策略。
- Output：从路由器本地进程发往该区域的流量的默认策略。
- Intra zone forward：该区域内，不同接口之间转发的流量的默认策略。
- IPv4 Masquerading：是否对该区域的出站流量启用 SNAT（源地址转换），通常在
wan区域启用。启用后，内核对于返程流量也会自动启用 DNAT（目的地址转换）。
这里的 Input、Output、Forward 与前文所述的 INPUT、OUTPUT、FORWARD 钩子相对应。
banIP
banIP 是 OpenWrt 的一个软件包，它也用了一些防火墙相关的专有名词：
- Chains：即前文所述的链。banIP 会创建独立的
banIP表并在其中创建几条链，挂载到前文所述的钩子上。例如，wan-input链挂载到INPUT钩子（处理从互联网到路由器本机的流量），wan-forward和lan-forward都挂载到FORWARD钩子（前者处理从互联网到本地网络的流量，后者处理从本地网络到互联网的流量），等等。 - Sets：
nftables中的概念，IP 地址的集合。 - Rules：即前文所述的规则。banIP 中的规则以 Set 作为匹配条件，动作通常为
drop或reject。
